Ti hanno preso sul serio ormai con i consigli :D Hanno fatto bene a mettere il bosch, ne ho scovato anche altri carini comunque

As_Needed ha scritto: [Visualizza Messaggio]

Ti hanno preso sul serio ormai con i consigli :D Hanno fatto bene a mettere il bosch, ne ho scovato anche altri carini comunque

Si, mi sembra un'azienda dalla mentalità molto aperta e accetta intelligentemente gli input che gli arrivano, ovviamente debbono essere realizzabili e motivati in maniera approfondita.
Purtroppo, non sono rapidi i tempi, ma questo è il problema minore, prima delle mie segnalazioni di alcuni mesi fa, e probabilmente anche di altri, non mi voglio attribuire alcun merito, il gateway e la possibilità di uploadare i dati in rete non erano neanche previsti :wink:

Finalmente in arrivo il gateway wifi, dovrebbe arrivare in 2/3 giorni ;)

intanto però ho trovato una "cosina" mooolto interessante...


Link

Bello!

As_Needed ha scritto: [Visualizza Messaggio]

Bello!

Infatti Eugenio, pensa inserirlo in uno schermo, connessione bluetooth, l'app può esportare i dati in tutti i formati principali, funzioni di datalogger, campionamento selezionabile
sensore sht31 ..slurp!
;)

Mi piace anche l idea di quel display piccolino ;)
Poi la cosa bella che hanno messo a disposizione tutto per farselo anche da sé
PCB, BOM dei componenti e ovviamente l sch
Un prodotto open insomma
Carino ;)

As_Needed ha scritto: [Visualizza Messaggio]

Mi piace anche l idea di quel display piccolino ;)
Poi la cosa bella che hanno messo a disposizione tutto per farselo anche da sé
PCB, BOM dei componenti e ovviamente l sch
Un prodotto open insomma
Carino ;)

Non resisto, ordinato ora ;)

:ok: :ok:

ECCOLO!


arrivato oggi ma aperto solo ora!
non posso provarlo adesso, mi è stato fornito perchè mi hanno scelto come beta tester, in europa non c'è ancora, domattina devo reperire un adattatore americano, conto di provarlo domani se riesco, al massimo giovedi

;)

Bene, grande! ;)
Magari a lavorare con la Sensirion :D

As_Needed ha scritto: [Visualizza Messaggio]

Bene, grande! ;)
Magari a lavorare con la Sensirion :D

ah ah! hai notato? il tuo avatar è sullo sfondo! giuro è stato casuale :lol:

green63 ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

Bene, grande! ;)
Magari a lavorare con la Sensirion :D

ah ah! hai notato? il tuo avatar è sullo sfondo! giuro è stato casuale :lol:

Sì l'avevo notato :lol: :lol:

Notizie non buone per il gateway, forse mi è capitato un modello difettoso, non so, nel weekend testerò meglio, non riesco a farlo connettere a nessuna delle reti wifi di casa mia, le vede tutte ma non si connette.
provato con dhcp, senza, con password, con wifi aperta, nulla da fare, ci studierò con più calma, la cosa mi interessa ma non è fondamentale, mi basta che funzionino bene i sensori, e quelli vanno alla grande :D

Questo era comodo per poter visualizzare i dati online, mah, forse mi sono un poco arrugginito sulle reti, domenica gli dedico un po di tempo, ora sono troppo preso dal nuovo giocattolino Sensirion che dovrei ricevere domani ;)

La mia idea è di montarlo all'interno di una scatolina, renderla parzialmente stagna e montarlo in schermo, per lui è già pronto un 10 piatti davis fatto con i piatti rotondi della vp2 ;)

Se funziona come credo e da come leggo in rete si ottiene un gran sensore di temperatura e umidità ad un costo inferiore del 30% a uno di quei scatolotti della oregon :lol:

In teoria dovrebbe essere buono quanto la Davis nuova sia come umidità che come temperatura ;)

As_Needed ha scritto: [Visualizza Messaggio]

In teoria dovrebbe essere buono quanto la Davis nuova sia come umidità che come temperatura ;)

Infatti, un affarino del genere, per il costo che ha, e per un utente un poco avanzato, diventa un sistema di monitoraggio mica da ridere ;)
con il costo di una stazione termoigrometrica di livello commerciale ti fai un datalogger coi fiocchi :lol:

wow!
ho trovato in rete un progetto per un contenitore fatto appositamente per questo kit sensirion, credo sia un progetto per stampanti 3d, cosa in cui io capisco ben poco, chissà se nel forum c'è qualcuno che.... ;)

Link

Io purtroppo ancora non ho potuto approfondire il discorso stampanti 3D, mi limito alla teoria di qualche cosa !
Però QUI trovi molti che ne sanno molto a riguardo :D Ho partecipato anche alla discussione! Penso che qualcuno lo stamperebbe a occhi chiusi ;) Non mi sembra affatto complesso

Arrivato il sensirion!
oggettino carinissimo, dimensioni ridottissime circa 7,5cm in larghezza, 3 in altezza





Temperatura e umidità visualizzate al centesimo, il bottone a sinistra serve a selezionare umidità o dewpoint, premendolo per circa 1 sec attiva o disattiva la trasmissione bluetooth.

Molto veloce a visualizzare cambi di temperature e umidità, come si nota nel video che alleo, orrendo, solo avvicinando il polpastrello, senza neanche toccare il sensore ;)

L'app funziona bene anche se mi sono accorto solo ora di una pecca, ma è colpa mia, dovevo informarmi meglio prima, la funzione di scarico ed esportazione dati per ora funziona solo su Ios :wall:
YouTube Link

Non me l'aspettavo così veloce! Per la temperatura più o meno sì, ma l'umidità no, almeno a vedere i datasheet ;)

As_Needed ha scritto: [Visualizza Messaggio]

Non me l'aspettavo così veloce! Per la temperatura più o meno sì, ma l'umidità no, almeno a vedere i datasheet ;)

Velocissimo Eugenio, una scheggia!
credo che su questo parametro i datasheet siano un poco fuorvianti, io ho estrapolato questa parte che già mia ha mandato in confusione :lol:
Temperature response times strongly depends on the design-in of the sensor in the final application. Minimal response time can be achieved when the thermalized
sensor at T1 is placed on a well conducting surface with temperature T2.


senza contare poi questo


Comunque, a prescindere da errate traduzioni dovute al mio inglese molto "school friendly" la velocità è paurosa, fara 4/5 campionamenti al secondo ;)

ora ho scritto agli sviluppatori, mi serve la funzione di scarico ed esportazione su android, sennò mi tocca trovare un iphone usato a costo irrisorio, anzi è un annuncio:

cerco iphone modello qualunque, graffi quanti ne volete, basta che funzioni il display, wifi e bluetooth :lol:

Ora ho letto meglio i datasheet: praticamente la temperatura ha un tempo di risposta minore di due secondi, specificando solamente che può variare il tempo di risposta in base alle variazioni di scambi di calore (per intenderci quando tu metti il dito sopra e quando lo togli)
In più anche in base al "design" di tutto il dispositivo.
Per l'umidità invece si può attivare una funzione che si chiama ART (accelerated response time) che permettere di acquisire dati con una frequenza di 4Hz, ovvero 4 acquisizioni al secondo ;)
Guarda la tabella 9 pagina 11 ;)

Comunque quello che hai citato è un'altra cosa, non centra con le acquisizioni ;) Quello fa riferimento al tempo di risposta all'accensione e al reset di tutto il sensore
:bye:

As_Needed ha scritto: [Visualizza Messaggio]

Ora ho letto meglio i datasheet: praticamente la temperatura ha un tempo di risposta minore di due secondi, specificando solamente che può variare il tempo di risposta in base alle variazioni di scambi di calore (per intenderci quando tu metti il dito sopra e quando lo togli)
In più anche in base al "design" di tutto il dispositivo.
Per l'umidità invece si può attivare una funzione che si chiama ART (accelerated response time) che permettere di acquisire dati con una frequenza di 4Hz, ovvero 4 acquisizioni al secondo ;)
Guarda la tabella 9 pagina 11 ;)

Comunque quello che hai citato è un'altra cosa, non centra con le acquisizioni ;) Quello fa riferimento al tempo di risposta all'accensione e al reset di tutto il sensore
:bye:

Hai ragione, scusa, te l'ho detto, la mia conoscenza dell'inglese è pari a quella che ho sulle canzoni popolari polacche ;)
cmq, al netto di tutto, ci sto giocando ed è una gran bella board, fa venir voglia di farci di tutto :lol:

Prima parte del contenitore pronta, se riesco nel weekend va in schermo 10 piatti affiancato al sensorpush ;)

Carina quella cosa per proteggere il sensore, dove l'hai presa? ;)

As_Needed ha scritto: [Visualizza Messaggio]

Carina quella cosa per proteggere il sensore, dove l'hai presa? ;)

Ti prego Eugenio, non ridere, sono dei filtri interni degli erogatori dei rubinetti ma per questo uso sono perfetti, maglia strettissima ma passaggio d'aria senza alcun problema ;)

mancano alcune parti anteriori, una che protegge il vano batteria ed una il display che tanto dentro lo schermo diventa totalmente inutile

:D :D :D Beh dai, non è male come soluzione !!
Considera che i sensori di umidità è consigliabile anche avvolgerli in un contenitore garza o di stoffa di cotone, per evitare che il micro film poroso che di solito contengono tutti i sensori, venga alterato con vapori di qualsiasi tipo, anche insetticida per dire. ;) Sono molto delicati, quindi la tua soluzione è buona alla fine ;)

Comunque hanno studiato bene per fare questo prodotto. Davvero a basso consumo, dato la batteria che usa !

As_Needed ha scritto: [Visualizza Messaggio]

Comunque hanno studiato bene per fare questo prodotto. Davvero a basso consumo, dato la batteria che usa !

si, è una comune 2032 per la quale dichiarano un anno di durata con bluetooth attivo e campionamento datalogger a 1 minuto ;)

Non male
Display senza retroilluminazione no? Hanno ridotto i consumi al niente praticamente
Ci sarà anche qualcosa che attiva lo standby, ad esempio per il datalogger con il bluetooth

As_Needed ha scritto: [Visualizza Messaggio]

Non male
Display senza retroilluminazione no? Hanno ridotto i consumi al niente praticamente
Ci sarà anche qualcosa che attiva lo standby, ad esempio per il datalogger con il bluetooth

si, niente illuminazione, le funzioni datalogger si gestiscono tramite app, da li puoi attivarlo o meno e scegliere la frequenza di campionamento
il bluetooth no, per escluderlo bisogna agire sul pulsantino posto sotto al sensore, se premuto appena commuta tra rh e dewpoint, premuto oltre un secondo attiva o disattiva il bluetooth
;)

Torno un attimo sul sensorpush per aggiornamenti:

il gateway funziona bene, connesso al router con cavo ethernet è stato immediatamente visto dall'app che lo ha collegato al mio account, ora posso visualizzare i dati del sensorpush da qualunque tablet o smartphone anche quando sono fuori casa.
ci sono da migliorare ancora alcuni aspetti, e i ragazzi di sensorpush attendono ogni mia mail quale spunto per lavorare sulle modifiche, cosa veramente piacevole ;)

ora ho chiesto di aggiungere all'app la possibilità di selezionare l'intervallo del datalogger a piacimento e un altro paio di cosette :D

green63 ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

Non male
Display senza retroilluminazione no? Hanno ridotto i consumi al niente praticamente
Ci sarà anche qualcosa che attiva lo standby, ad esempio per il datalogger con il bluetooth

si, niente illuminazione, le funzioni datalogger si gestiscono tramite app, da li puoi attivarlo o meno e scegliere la frequenza di campionamento
il bluetooth no, per escluderlo bisogna agire sul pulsantino posto sotto al sensore, se premuto appena commuta tra rh e dewpoint, premuto oltre un secondo attiva o disattiva il bluetooth
;)

Sì sì, intendevo dire che usa il bluetooth per comunicare e ne usa uno a basso consumo ;)

As_Needed ha scritto: [Visualizza Messaggio]

green63 ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

Non male
Display senza retroilluminazione no? Hanno ridotto i consumi al niente praticamente
Ci sarà anche qualcosa che attiva lo standby, ad esempio per il datalogger con il bluetooth

si, niente illuminazione, le funzioni datalogger si gestiscono tramite app, da li puoi attivarlo o meno e scegliere la frequenza di campionamento
il bluetooth no, per escluderlo bisogna agire sul pulsantino posto sotto al sensore, se premuto appena commuta tra rh e dewpoint, premuto oltre un secondo attiva o disattiva il bluetooth
;)

Sì sì, intendevo dire che usa il bluetooth per comunicare e ne usa uno a basso consumo ;)

Confermo, Eugenio, che te ne pare di questo texas instrument?
Link

e con questa schedina, che monta quel sensore più un pressione bosch, ci si può fare qualcosa di interessante?
Link

Lo conosco e dovrebbe essere un buon sensore ;) A giudicare dai datasheet dovrebbe essere molto buono sul range che va dai 20 ai 40 gradi ;) Più o meno ai livelli di un SHT35 su quel range
Per il resto come un SHT31
Diciamo che come temperatura si piazza tra un SHT31 e un SHT35
Come umidità invece mi sembra meno accurato dell'SHT31, diciamo ai livelli del 30

Quella scheda che linki ha anche un sensore di luce, oltre che pressione e l HDC1080

Il problema è che la devi interfacciare con qualcosa, semplicemente vengono portati con dei connettori i pin dell'ESP8266 modello ESP 14
In realtà può pure funzionare da standalone, ma comunque per usarla bisogna programmarla, ad esempio con l'IDE di Arduino
Quella versione che linki sembra proprio per essere usata da standalone, ma come ho detto bisogna programmarla ;)

Comunque è carina, hai tutto in uno su quella scheda!
:bye:

As_Needed ha scritto: [Visualizza Messaggio]

Lo conosco e dovrebbe essere un buon sensore ;) A giudicare dai datasheet dovrebbe essere molto buono sul range che va dai 20 ai 40 gradi ;) Più o meno ai livelli di un SHT35 su quel range
Per il resto come un SHT31
Diciamo che come temperatura si piazza tra un SHT31 e un SHT35
Come umidità invece mi sembra meno accurato dell'SHT31, diciamo ai livelli del 30

Quella scheda che linki ha anche un sensore di luce, oltre che pressione e l HDC1080

Il problema è che la devi interfacciare con qualcosa, semplicemente vengono portati con dei connettori i pin dell'ESP8266 modello ESP 14
In realtà può pure funzionare da standalone, ma comunque per usarla bisogna programmarla, ad esempio con l'IDE di Arduino
Quella versione che linki sembra proprio per essere usata da standalone, ma come ho detto bisogna programmarla ;)

Comunque è carina, hai tutto in uno su quella scheda!
:bye:

Infatti, basterebbe studiargli un contenitore che la protegga ma permetta un corretto passaggio d'aria per il sensore, ma su queste cose sono bravino ;)

MI manca tutta la parte programmazione, chissà se trovassi qualcuno che lo può fare dietro compenso, non so a chi pensare :roll:

Io lo farei volentieri a costo zero!!! Il problema che mi servono diversi componenti da ordinare e da aspettare quindi (USB seriale ad esempio) e tra non molto devo partire e inoltre essendo molto impegnato con le varie preparazioni, non potrei lavorarci come si deve :( :(

As_Needed ha scritto: [Visualizza Messaggio]

Io lo farei volentieri a costo zero!!! Il problema che mi servono diversi componenti da ordinare e da aspettare quindi (USB seriale ad esempio) e tra non molto devo partire e inoltre essendo molto impegnato con le varie preparazioni, non potrei lavorarci come si deve :( :(

Ma ci mancherebbe, scherzi?? ;)
Di certo non è che mi mancano gli strumenti, è che purtroppo la mia malattia, della quale non conosco il nome ne la cura, mi porta sempre a provare nuove cose e sperimentare, che posso farci? :lol:

Intanto me la procuro, poi qualcosa proverò a fare, intanto mi ha risposto sensirion alla quale ho scritto per complimenti e per lamentare il fatto che l'app per android non permette lo scarico dei dati, mi hanno detto he ci stanno lavorando e sarà presente in uno dei prossimi aggiornamenti ;)

Se vuoi io sono sempre pronto per aiutare allora!! Anche io ho una malattia simile comunque :D

As_Needed ha scritto: [Visualizza Messaggio]

Se vuoi io sono sempre pronto per aiutare allora!! Anche io ho una malattia simile comunque :D

Lo so, grazie Eugenio, cercherò di fare tutto senza disturbarti ;)

intanto poco fa ho installato il sensirion sht31 smart gadget in schermo davis 10 piatti assieme al sensorpush, durante le operazioni ovviamente ho maneggiato ambedue i sensori e questo ha falsato i dati, pertanto non terrò conto dei dati del sensorpush di oggi.
una cosa mi ha stupito, la velocità spaventosa del gadget sensirion, sia il sensorpush che il sensirion, a chiusura schermo, segnavano oltre i 19° a causa dei miei maneggiamenti, il sensorpush si è riallineato ai 13,9 della vp2 posta a poche decine di cm in circa 20 minuti, il sensirion lo ha fatto in circa 30 secondi!! :eek:

L'app del mio samsung aggiorna i dati di temperatura e umidità ad una velocità impressionante, almeno 2 volte al secondo, neanche il ds18b20 è così veloce eppure lo ritenevo il più veloce tra i sensori provati fino ad oggi.

sono veramente contento, non appena sarà disponibile l'aggiornamento per poter scaricare ed esportare i dati su android avrò trovato il datalogger perfetto, di costo irrisorio e grandi prestazioni ;)

Non me l'aspettavo tanto veloce davvero ! Buono a sapersi ;)

scusa green ,ma mi servono ulteriori chiarimenti,sono imbranato,fai conto di spiegarlo ad uno delle elementari
hai preso il sensirion smart gadget, dove ?poi l'hai piazzato in una specie di protezione (filtri di rubinetto mi sembra )
l'hai posizionato in uno schermo solare e poi?
come si fa a visualizzare i dati sullo smartphone?bisogna scaricare una app quale? e fino a che distanza si riceve?
e per il datalogger?
ti faccio questa raffica di domande perché questo aggeggio mi intriga molto.

il versiliese ha scritto: [Visualizza Messaggio]

scusa green ,ma mi servono ulteriori chiarimenti,sono imbranato,fai conto di spiegarlo ad uno delle elementari
hai preso il sensirion smart gadget, dove ?poi l'hai piazzato in una specie di protezione (filtri di rubinetto mi sembra )
l'hai posizionato in uno schermo solare e poi?
come si fa a visualizzare i dati sullo smartphone?bisogna scaricare una app quale? e fino a che distanza si riceve?
e per il datalogger?
ti faccio questa raffica di domande perché questo aggeggio mi intriga molto.

Non sai quanto sono imbranato io :lol:

comunque:

il sensirion smart gadget io l'ho ordinato da rs
Link
anche se al momento pare non sia disponibile, in arrivo a giorni

il contenitore lo lo ho autocostruito, giusto per dare una protezione alla scheda che ha componenti e circuito stampato a vista e non essendo protetta dai rischi di ossidazione etc, smetterebbe di funzionare in pochi giorni, sopratutto in condizioni di umidità elevata

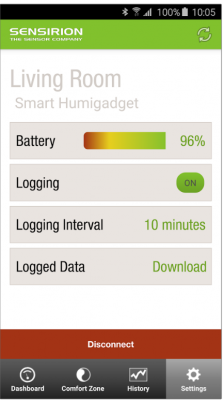

l'applicazione per smartphone esiste sia in versione ios che android, purtroppo al momento la versione android non supporta lo scarico e l'esportazione dei dati archiviati, per poter far quello bisogna avere un iphone o attendere i prossimi aggiornamenti su android

Link





il datalogger ha la frequenza di campionamento variabile, di default a 1 minuto, e questa puoi cambiarla sia da android che da ios, la distanza di trasmissione è ridotta, è un bluetooth a basso consumo, in questo caso devi essere a pochi mt dallo schermo per poter vedere e scaricare i dati

qui vince nettamente il sensorpush che invece, pur essendo a basso consumo, ha una portata di diverse decine di metri.

Oggi, inoltre, ho effettuato una modifica al sensorpush che mi ha permesso di guadagnare almeno un 30% sulla velocità di risposta, è stato sufficiente allargare il forellino che fa comunicare il sensore interno sht20



ora il sensorpush è molto più veloce, anche se ancora non al pari del gadget sensirion

se hai bisogno di ulteriori info chiedi pure ;)

quindi:attualmente android non consente di scaricare i dati,quindi avendo io uno smartphone Samsung attualmente non potrei visualizzarli,bisogna attendere ,mentre con un iphone sarebbepossibile ,giusto?Comunque il gadget attualmente non è disponibile,lo sarà solo tra 15 gg.Abbiamo tempo.

il versiliese ha scritto: [Visualizza Messaggio]

quindi:attualmente android non consente di scaricare i dati,quindi avendo io uno smartphone Samsung attualmente non potrei visualizzarli,bisogna attendere ,mentre con un iphone sarebbepossibile ,giusto?Comunque il gadget attualmente non è disponibile,lo sarà solo tra 15 gg.Abbiamo tempo.

Giusto in parte, con il tuo samsung puoi vedere i dati istantanei, puoi selezionare la frequenza del datalogger, puoi scaricare i dati e vederli in formato di grafico, NON puoi esportare i dati salvati per poterli poi analizzare da pc.

per ora...
:bye:

Da oggi, un fratellino del sensorpush, anche lui modificato con foro di aerazione allargato, è installato su palo a fianco della vp2.
questo sensorpush è stato montato in schermo davis 10 piatti, attenzione, non si tratta del dw7714 ma di uno schermo realizzato con 10 piatti originali della vp2, quelli rotondi.

La configurazione è la seguente:
primi due piatti superiori chiusi
terzo piatto chiuso con isolatore termico e sensorpush installato sull'isolatore
4/5/6/7/8 piatti aperti
9/10 piatti chiusi

Lo scopo è approfittare di queste giornate estremamente calde per valutare la eventuale superiorità, o meno, del 10 piatti rispetto ai 5 piatti originali della vp2, a breve dovrò infatti decidere se modificare la vp2 in 10 piatti o, nel caso le differenze non siano tangibili, passare alla ventilazione o non fare addirittura nulla e procedere al solo spostamento dell'anemometro a 8mt di altezza già in previsione.

I primi raffronti da domani, per stasera sembrano andare tutti e tre d'accordo ;)

Non ci siamo, il sensorpush in 10 piatti non ha dato risultati migliori della vp2 ma addirittura peggiori staccando una minima lievemente più alta, di circa 0,2° e questo mi sta bene, ma una massima di ben 0,6° superiore :(

Quindi, tra domani e mercoledi procederò a cambiare posizionamento del sensorpush all'interno dello schermo ma ho già capito dove sta il problema, il fatto è che alla davis sono dei gran furboni, scatterò delle foto che poi posterò, il box di trasmissione dell'iss ombreggia alla perfezione la parte centrale dello schermo, questa ombreggiatura è voluta e non certo casuale.

Guarda caso è evidente nelle ore centrali, con sole alto, quando abbiamo la fase di massimo riscaldamento e presumibilmente la temperatura massima della giornata, sono sicuro che se spostassi il trasmettitore iss dalla sua posizione registrerei un grado in più con il sole ;)

Ora devo ragionarci un po su, non voglio assolutamente barare ombreggiando lo schermo 10 piatti, voglio capire fin dove ci si può spingere con ventilazione naturale ma senza artifizi.

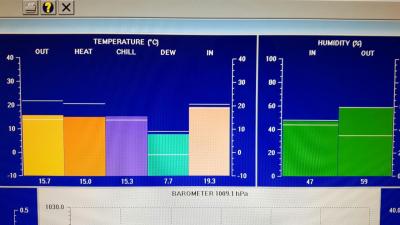

ora, che è sera, la vp2 segna 13,1 e il sensorpush in 10 piatti 13,2 e sono certo che con cielo coperto sarebbero altrettanto allineati.

a presto per aggiornamenti :bye:

Modificato posizionamento del sensorpush all'interno, ora è sul secondo piatto.

Osservando attentamente la vp2 e il comportamento dell'ombreggiatura sono giunto alla conclusione che per poter fare un raffronto corretto sono costretto a simulare anche nel 10 piatti le medesime condizioni di esposizione, quindi ho installato un supporto che copre la parte superiore del 10 piatti come nella vp2 avviene grazie alla base del pluvio e un pannello di dimensioni simili al box iss e simile ombreggiatura.

il tutto è montato da circa 1 ora
temp attuale vp2 15,4
rh vp2 70%
temp attuale sensorpush 15,4
rh sensorpush 69,6%

sole velato, vento debole da NE

Che perfezionista! :D

andrea75 ha scritto: [Visualizza Messaggio]

Che perfezionista! :D

Grazie Andrea, troppo buono ;)
purtroppo mi piace avere più di un raffronto e sono un amante della ridondanza :lol:

per ora tutto ok
vp2 12,9
sensorpush 13,0

Sto topic è un punto di riferimento per l accuratezza meteorologica! :D ;)
