maxtux ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

maxtux ha scritto: [Visualizza Messaggio]

ok, già da questa immagine penso tu possa farti un'idea

ciao

Però mi viene un dubbio: coprire sì il sensore, ma anche dove arrivano i cavi sul connettore del circuito stampato, anche lì devo proteggere i cavi? Anche se lì, mi sembra superfluo visto che comunque il circuito stampato sta dentro la scatola stagna... Comunque proteggo quindi ogni piedino e ogni filo con la guaina in poche parole... poi ho visto che hai costruito tipo un appoggio per il sensore, quello mi sa mi ci vorrà. Poi dovrò fare anche un piccolo buco per far passare il sensore e i cavi all'interno dello schermo solare.

Dunque, tutte le terminazioni dei cavi, che abbiano le saldature o rame a vista, vanno protette, la scatola stagna ti protegge dalla pioggia, neve, grandine ma non dall'umidità, dalla condensa e dai danni che esse creano.
lo schermo solare si smonta, e i cavi possono tranquillamente passare tra un piatto ed un altro.
Il supporto che vedi, che va fissato su un piatto chiuso, serve a sorreggere il sensore, tenerlo in verticale, e fare in modo che non tocchi in alcun modo i piatti dello schermo.
Sembra difficle a dirsi ma vedrai che tutto ti sembrerà ovvio in fase di assemblaggio

comunque per ogni dubbio sono qui

As_Needed ha scritto: [Visualizza Messaggio]

maxtux ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

maxtux ha scritto: [Visualizza Messaggio]

ok, già da questa immagine penso tu possa farti un'idea

ciao

Però mi viene un dubbio: coprire sì il sensore, ma anche dove arrivano i cavi sul connettore del circuito stampato, anche lì devo proteggere i cavi? Anche se lì, mi sembra superfluo visto che comunque il circuito stampato sta dentro la scatola stagna... Comunque proteggo quindi ogni piedino e ogni filo con la guaina in poche parole... poi ho visto che hai costruito tipo un appoggio per il sensore, quello mi sa mi ci vorrà. Poi dovrò fare anche un piccolo buco per far passare il sensore e i cavi all'interno dello schermo solare.

Dunque, tutte le terminazioni dei cavi, che abbiano le saldature o rame a vista, vanno protette, la scatola stagna ti protegge dalla pioggia, neve, grandine ma non dall'umidità, dalla condensa e dai danni che esse creano.
lo schermo solare si smonta, e i cavi possono tranquillamente passare tra un piatto ed un altro.
Il supporto che vedi, che va fissato su un piatto chiuso, serve a sorreggere il sensore, tenerlo in verticale, e fare in modo che non tocchi in alcun modo i piatti dello schermo.
Sembra difficle a dirsi ma vedrai che tutto ti sembrerà ovvio in fase di assemblaggio

comunque per ogni dubbio sono qui

Quindi anche a ogni filo che va sul connettore devo mettere la guaina praticamente. L'appoggio penso sia facile costruirlo con del legno, e poi ci fisso in qualche modo il sensore. Comunque spero proprio di farcela a completare per bene tutto, apprezzo l'aiuto

maxtux ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

maxtux ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

maxtux ha scritto: [Visualizza Messaggio]

ok, già da questa immagine penso tu possa farti un'idea

ciao

Però mi viene un dubbio: coprire sì il sensore, ma anche dove arrivano i cavi sul connettore del circuito stampato, anche lì devo proteggere i cavi? Anche se lì, mi sembra superfluo visto che comunque il circuito stampato sta dentro la scatola stagna... Comunque proteggo quindi ogni piedino e ogni filo con la guaina in poche parole... poi ho visto che hai costruito tipo un appoggio per il sensore, quello mi sa mi ci vorrà. Poi dovrò fare anche un piccolo buco per far passare il sensore e i cavi all'interno dello schermo solare.

Dunque, tutte le terminazioni dei cavi, che abbiano le saldature o rame a vista, vanno protette, la scatola stagna ti protegge dalla pioggia, neve, grandine ma non dall'umidità, dalla condensa e dai danni che esse creano.
lo schermo solare si smonta, e i cavi possono tranquillamente passare tra un piatto ed un altro.
Il supporto che vedi, che va fissato su un piatto chiuso, serve a sorreggere il sensore, tenerlo in verticale, e fare in modo che non tocchi in alcun modo i piatti dello schermo.
Sembra difficle a dirsi ma vedrai che tutto ti sembrerà ovvio in fase di assemblaggio

comunque per ogni dubbio sono qui

Quindi anche a ogni filo che va sul connettore devo mettere la guaina praticamente. L'appoggio penso sia facile costruirlo con del legno, e poi ci fisso in qualche modo il sensore. Comunque spero proprio di farcela a completare per bene tutto, apprezzo l'aiuto

Il supporto è una semplicissima staffa ad L in acciaio, alla base, dove si fissa sul piatto, è interposto uno spessore in sughero naturale, idem sul sensore, è una raffinatezza forse inutile ma evita il possibile trasferimento di calore al contenitore del sensore (in certe condizioni, sopratutto con il sole basso sull'orizzonte)

ciao

As_Needed ha scritto: [Visualizza Messaggio]

Ciao Mauro! Ti volevo chiedere una cosa: il sensore dht22 lo posiziono dentro lo schermo con quell'asta a L, però gli altri sensori come li posiziono? Nel senso come mi regolo con gli spazi. Mi era venuto questo dubbio. Poi anche un'altra cosa: anche sugli altri sensori devo applicare lo stesso ragionamento per la guaina termorestringente?

maxtux ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

Ciao Mauro! Ti volevo chiedere una cosa: il sensore dht22 lo posiziono dentro lo schermo con quell'asta a L, però gli altri sensori come li posiziono? Nel senso come mi regolo con gli spazi. Mi era venuto questo dubbio. Poi anche un'altra cosa: anche sugli altri sensori devo applicare lo stesso ragionamento per la guaina termorestringente?

Guarda, il ds18b20 non soffre in alcun modo il posizionamento, o meglio, può stare orizzontale, verticale, inclinato, in termini di prestazioni non fa alcuna differenze, puoi ad esempio utilizzare una staffa ad U anzichè ad L e posizionare il ds18b20 in verticale come il dht 22, puoi fissarlo in orizzontale sull'ultimo piatto superiore, valuta tu in base agli spazi.
Ovviamente vige sempre la regola che i sensori non devono assolutamente toccare tra loro, non devono toccare i cavi e non devono toccare i piatti in alcun modo.
Il ds18b20 ha un cavo che termina con 3 fili spellati, ovviamente, per fare un buon lavoro i cavi vanno sempre saldati e ovviamente protetti con guaina, ma questo vale per qualunque giunzione cavi tu faccia.
Il sensore di pressione è il meno problematico anche perchè non è necessario che stia dentro lo schermo, puoi posizionarlo dove vuoi, anche nella scatola stagna dove si trova arduino, purchè non lo utilizzi anche per la temperatura, in tal caso dovrà anche lui stare nello schermo.

ciao

As_Needed ha scritto: [Visualizza Messaggio]

Ecco il pcb veramente finito!



ELENCO COMPONENTI:

TYPE/VALUE MODIFIER PATTERN QTY COMPONENT REFERENCE IDENTIFICATION
--------------------------------------------------------------------------------

Conn. innesto 4 POLI SIP4 3 J1 J2 J3

TFT_LCD TFT_LCD 1 LCD

4.7kohms ¼W ±5% R 1 R1

10kohms ¼W ±5% R 1 R2

ARDUINO UNO ARDUINO 1 U1

Giovedì lo stampo e avrò il circuito stampato finalmente! E inizierò la saldatura dei componenti. Il BMP180 lo salderò direttamente nel circuito e andrà nella scatola stagna, invece per il DS18B20 e il DHT22 farò quel lavoro che mi hai detto con la guaina etc... A presto Mauro!

maxtux ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

Ecco il pcb veramente finito!



ELENCO COMPONENTI:

TYPE/VALUE MODIFIER PATTERN QTY COMPONENT REFERENCE IDENTIFICATION
--------------------------------------------------------------------------------

Conn. innesto 4 POLI SIP4 3 J1 J2 J3

TFT_LCD TFT_LCD 1 LCD

4.7kohms ¼W ±5% R 1 R1

10kohms ¼W ±5% R 1 R2

ARDUINO UNO ARDUINO 1 U1

Giovedì lo stampo e avrò il circuito stampato finalmente! E inizierò la saldatura dei componenti. Il BMP180 lo salderò direttamente nel circuito e andrà nella scatola stagna, invece per il DS18B20 e il DHT22 farò quel lavoro che mi hai detto con la guaina etc... A presto Mauro!

Benissimo!
mi pare tutto ben fatto, credo che oramai tu abbia tutte le info necessarie per terminare il progetto, non dimenticare di chiedere se hai problemi durante l'installazione vera e propria e mi raccomando, ci aspettiamo tutti un reportage delle varie fasi corredato di foto

spero nel mio piccolo di esserti stato minimamente di aiuto!

a presto

As_Needed ha scritto: [Visualizza Messaggio]

Ecco il circuito stampato!

Qui le piste Top Copper:



Qui invece il Botton Copper:



Da domani probabilmente comincerò la saldatura di qualche componente, però mi devo procurare un arduino. Comunque Mauro, ti volevo chiedere una domanda sempre riguardo ai sensori... Secondo te quanto deve essere lungo il cavo, insomma la treccia di cavi, che parte dalla scatola stagna e che va a finire dentro lo schermo? 30cm vanno bene più o meno?

maxtux ha scritto: [Visualizza Messaggio]

Molto bene, tienici aggiornati
per quanto riguarda il cavo non devi preoccuparti, l'importante è che sia lungo a sufficienza per poter uscire dalla scatola stagna e entrare agevolmente nello schermo.
A onor del vero, 30cm mi paiono pochi, considera che la scatola stagna dovrà essere fissata a palo e possibilmente sopra lo schermo, ovviamente un poco distanziata, se il cavo è un pò più lungo lavori meglio, problemi non ce ne sono, ho testato i sensori con 30mt di cavo senza avere problemi

As_Needed ha scritto: [Visualizza Messaggio]

Mauro volevo chiederti una cosa... Ma quando dovrò mettere la griglia di aerazione antipioggia, sul foro passacavo, se non si trova delle stesse dimensioni del foro, come faccio? Poi quando faccio passare i fili all'esterno dal foro, come faccio a proteggere ciò che è all'interno della scatola stagna, visto che devo togliere il gommino?

maxtux ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

Mauro volevo chiederti una cosa... Ma quando dovrò mettere la griglia di aerazione antipioggia, sul foro passacavo, se non si trova delle stesse dimensioni del foro, come faccio? Poi quando faccio passare i fili all'esterno dal foro, come faccio a proteggere ciò che è all'interno della scatola stagna, visto che devo togliere il gommino?

Ciao, prima di tutto scusami ma sono stato fuori per lavoro.
Allora, la scatola stagna ha più fori, tutti protetti con gommini passacavo, i cavi devono uscire da uno dei gommini ma SENZA rimuoverlo, il gommino si può tagliare per lo spazio necessario a far passare i cavi, per le griglie le trovi sicuramente, al massimo lievemente più grandi.

ciao

As_Needed ha scritto: [Visualizza Messaggio]

EDIT: una domanda fuori topic per Andrea, poi quando magari è tutta perfetta che l'ho finita, anche senza pluviometro si può inserire nella rete?
Ovviamente presupponendo di riuscire a trasmettere i dati su pc...

andrea75 ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

EDIT: una domanda fuori topic per Andrea, poi quando magari è tutta perfetta che l'ho finita, anche senza pluviometro si può inserire nella rete?
Ovviamente presupponendo di riuscire a trasmettere i dati su pc...

Assolutamente sì... dove il dato non viene letto, la rete lo esclude e non lo mostra. Quindi avrai una stazione pienamente funzionante anche nella rete meteo, ma senza dati pluviometrici.

Fili ha scritto: [Visualizza Messaggio]

averlo saputo lo facevo riparare a te il mio anemometro invece di ricomprarlo!

Gab78 ha scritto: [Visualizza Messaggio]

Davvero complimenti per il lavoro!

Frasnow ha scritto: [Visualizza Messaggio]

Complimenti, ma da un comune mortale è realizzabile come cosa?

As_Needed ha scritto: [Visualizza Messaggio]

Vi rivolgo una domanda ragazzi! Siccome ho deciso che quando finirò il tutto posizionerò arduino, circuito e il display dentro casa in cantina e poi i fili usciranno all'esterno con i sensori che andranno nello schermo solare e al palo. Allora mi chiedevo... per il barometro, il sensore di pressione, posso lasciarlo in cantina (non è sottoterra) sempre all'interno, magari mettendolo dentro una scatola stagna, per proteggerlo o devo per forza portarlo anch'esso sullo schermo a 2 metri d'altezza se no mi falsa la pressione? In più l'anemometro a che altezza va posizionato?

andrea75 ha scritto: [Visualizza Messaggio]

As_Needed ha scritto: [Visualizza Messaggio]

Vi rivolgo una domanda ragazzi! Siccome ho deciso che quando finirò il tutto posizionerò arduino, circuito e il display dentro casa in cantina e poi i fili usciranno all'esterno con i sensori che andranno nello schermo solare e al palo. Allora mi chiedevo... per il barometro, il sensore di pressione, posso lasciarlo in cantina (non è sottoterra) sempre all'interno, magari mettendolo dentro una scatola stagna, per proteggerlo o devo per forza portarlo anch'esso sullo schermo a 2 metri d'altezza se no mi falsa la pressione? In più l'anemometro a che altezza va posizionato?

Nelle normali stazioni meteo il sensore sta nelle consolle, quindi all'interno.

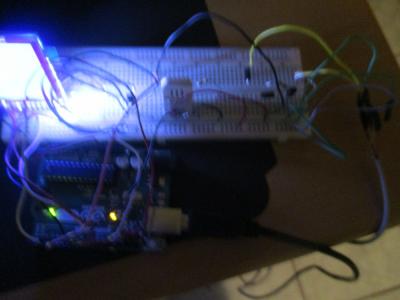

Citazione:

// Display Test
// Test several Display Adafruit_GFX functions
// for 1.8" TFT LCD Color Display (SainSmart).
// Hans Luijten, Tweaking4All.com

// Init pins
#define sclk 13
#define mosi 11
#define cs   10
#define dc   9
#define rst  8

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7735.h> // Hardware-specific library
#include <SPI.h>

Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, rst);
#include "DHT.h"
#include <OneWire.h>
#include <DallasTemperature.h>

// Data wire is plugged into pin 2 on the Arduino
#define ONE_WIRE_BUS 2

// Setup a oneWire instance to communicate with any OneWire devices
// (not just Maxim/Dallas temperature ICs)
OneWire oneWire(ONE_WIRE_BUS);

// Pass our oneWire reference to Dallas Temperature.
DallasTemperature sensors(&oneWire);

DHT dht(7,DHT22); //Definisco il pin al quale è collegato il sensore e il tipo

void setup()
{
  tft.initR(INITR_BLACKTAB);
  Serial.begin(9600);
  //Serial.println("DHT test");
  dht.begin();
   // Start up the library
  sensors.begin();

}

void loop()
{
  sensors.requestTemperatures();
  float h = dht.readHumidity(); // Leggo il valore di umidità
  //float t = dht.readTemperature(); // Leggo il valore di temperatura
  //if (isnan(t) || isnan(h)) // Se almeno uno dei due valori è NaN (Not a Number)
  {
    //Serial.println("Impossibile leggere il sensore!");
  }
  //else //altrimenti
  {
    Serial.print("Temperatura ");
    Serial.println(sensors.getTempCByIndex(0));
    Serial.print("Umidita' ");
    Serial.print(h);
    Serial.print(" %\t");


   tft.fillScreen(ST7735_BLUE);
   tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Temperatura");
  tft.setCursor(0, 15);
  tft.setTextSize(2);
  tft.print(sensors.getTempCByIndex(0));
  tft.print ( (char)248);
  tft.println("C");
//delay(5000);

  tft.setCursor (0,50);
  tft.setTextSize (2);
  tft.print ("Umidita'");
  tft.setCursor (0,70);
   tft.setTextSize (2);
  tft.print (dht.readHumidity());

  tft.print ("%\t");

  //delay(1000);

    //Serial.print("Temperatura: ");
    //Serial.print(t);
    //Serial.println(" *C");
    // non è necessario mettere un delay() perchè ci vogliono due secondi per leggere i valori, quindi il serial monitor riceverà dati ogni 2 secondi.
  }
}

Citazione:

// Display Test
// Test several Display Adafruit_GFX functions
// for 1.8" TFT LCD Color Display (SainSmart).
// Hans Luijten, Tweaking4All.com

// Init pins
#define sclk 13
#define mosi 11
#define cs   10
#define dc   9
#define rst  8

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7735.h> // Hardware-specific library
#include <SPI.h>

Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, rst);
#include "DHT.h"
#include <OneWire.h>
#include <DallasTemperature.h>

// Data wire is plugged into pin 2 on the Arduino
#define ONE_WIRE_BUS 2

// Setup a oneWire instance to communicate with any OneWire devices
// (not just Maxim/Dallas temperature ICs)
OneWire oneWire(ONE_WIRE_BUS);

// Pass our oneWire reference to Dallas Temperature.
DallasTemperature sensors(&oneWire);

DHT dht(7,DHT22); //Definisco il pin al quale è collegato il sensore e il tipo

//void setup();
//void loop();
//int collectdata(void);
//void showdatasimple();

int dataPin = 4;
int bitLength = -1;
int data[45];
int gooddata = 1;
int timeout;
int loops = 0;
int spd[8];
int i = 0;
int j = 0;
char windDirection[16][4] = {
  "N","NNE","NE", "ENE","E","ESE","SE","SSE","S","SSW","SW","WSW","W","WNW","NW","NNW"};


void setup() {
  tft.initR(INITR_BLACKTAB);
  Serial.begin(9600);
   //Serial.println("DHT test");
  dht.begin();
   // Start up the library
  sensors.begin();
  Serial.print("\n\nInitializing...\n");
  // Serial.print("Data Pin: ");
  // Serial.println(digitalRead(dataPin));
    pinMode(dataPin, INPUT);
}

//void delay2(unsigned long ms){
// unsigned long start = micros();
// while (micros() - start <= ms);
//}

void loop() {
  sensors.requestTemperatures();
  float h = dht.readHumidity(); // Leggo il valore di umidità
  //float t = dht.readTemperature(); // Leggo il valore di temperatura
  //if (isnan(t) || isnan(h)) // Se almeno uno dei due valori è NaN (Not a Number)

    //Serial.println("Impossibile leggere il sensore!");

  //else //altrimenti

    Serial.print("Temperatura ");
    Serial.println(sensors.getTempCByIndex(0));
    Serial.print("Umidita' ");
    Serial.print(h);
    Serial.print(" %\t");



 //delay(1000);

    //Serial.print("Temperatura: ");
    //Serial.print(t);
    //Serial.println(" *C");
    // non è necessario mettere un delay() perchè ci vogliono due secondi per leggere i valori, quindi il serial monitor riceverà dati ogni 2 secondi.

  Serial.println("Start");
  gooddata = 1;
  collectData();
  if (gooddata == 1) {
    rawdump();
    outputResults();
    TheData();
  }
  else {
    Serial.println ("READ ERROR");
  }
  Serial.println(++loops);
  Serial.println();
 delay(1500);
}

int collectData(void) {
   if (bitLength <0){
     bitLength = 1220;//getbitlenght2();

  }

 pinMode(dataPin, OUTPUT);

 digitalWrite(dataPin, HIGH);
 delay(100);
 digitalWrite(dataPin, LOW );
 delay(500);
 pinMode(dataPin, INPUT);


 while(digitalRead(dataPin) == LOW){
 }
 //wait slave start signal
 while(digitalRead(dataPin) == HIGH){
 }
 while(digitalRead(dataPin) == LOW){
 }




  for (int i=0 ; i<42 ; i++) {
    data[i] = (digitalRead(dataPin) == LOW)? 0:1; // read and save either a 0 or 1
    delayMicroseconds(bitLength);
  }
}

int TheData() {
  Serial.println("TheData");
  int i, idx = 0, idy = 0;
 // for (i=8; i>4; i--) { dato originale
    for (i=6; i>2; i--) { // dato modificato
    idx = idx *2 + data[i];
  }

  // Serial.print("idx: ");
  // Serial.println(idx, DEC);
  Serial.print("Wind: ");
  Serial.println(windDirection[idx] );

 // for (i=17; i>8; i--) { dato originale per velocità
    for (i=15; i>6; i--) { // dato modificato
    idy = idy * 2 + data[i];
  }

  Serial.print("Speed: ");
  Serial.print(idy, DEC);
  Serial.println (" m/s read");

  float idz = idy/10.0;
  Serial.print("Speed: ");
  Serial.print(idz);
  Serial.println (" m/s real");

  float KMH = idz * 3.6;
  Serial.print("Speed: ");
  Serial.print(KMH);
  Serial.println (" kmh");

  float MPH = KMH * 0.621371192;
  Serial.print("Speed: ");
  Serial.print(MPH);
  Serial.println (" mph");

  tft.fillScreen(ST7735_BLUE);
   tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Temperatura");
  tft.setCursor(0, 10);
  tft.setTextSize(2);
  tft.print(sensors.getTempCByIndex(0));
  tft.print ( (char)248);
  tft.println("C");
//delay(5000);

  tft.setCursor (0,30);
  tft.setTextSize (1);
  tft.print ("Umidita'");
  tft.setCursor (0,40);
   tft.setTextSize (2);
  tft.print (dht.readHumidity());

  tft.print ("%\t");
 tft.setCursor (0,60);
  tft.setTextSize (1);
  tft.println ("Vento");
  tft.setCursor (0,70);
  tft.setTextSize (2);
tft.print (KMH);
tft.print ("Km/h");
tft.setCursor (0,90);
tft.setTextSize (2);
tft.print (windDirection[idx]);

  /*
float wc, dp;
   wc = windchill((float) temperature / 100, (float) Wind * 0.36);
   dp = dewpoint((float)temperature / 100, (float) humidity);
   */
}


void rawdump() {
  Serial.print("Raw: ");
  for (int i=0 ; i<41 ; i++) {
    Serial.print (data[i]);
    if (i == 4) {
      Serial.print (" ");
    }
    if (i == 8) {
      Serial.print (" ");
    }
    if (i == 17) {
      Serial.print (" ");
    }
    if (i == 20) {
      Serial.print (" ");
    }
    if (i == 24) {
      Serial.print (" ");
    }
    if (i == 28) {
      Serial.print (" ");
    }
    if (i == 37) {
      Serial.print (" ");
    }
  }
}

void outputResults() {
  Serial.println();

  int idx =0;
  for (int i=8 ; i> 4 ; i--)
  //for (int i=6 ; i> 2 ; i--) // dato modificato
  {
    idx = idx *2 + data[i];  // data[i] == 0/1.. see prev post. //
  }

  Serial.print("idx: ");
  Serial.println(idx, DEC);
  Serial.print("Wind: ");
  Serial.println(windDirection[idx] );
  // Serial.println();

  Serial.print("Swapped: ");

  //HEAD
  for (int i =0 ; i< 5 ; i++)
  {
    Serial.print(data[i]); // it contains 0 or 1
  }

  Serial.print(" ");

  //WINDDIR
  for (int i =8 ; i> 4 ; i--)
  {
    Serial.print(data[i]);
  }
  Serial.print(" ");

  //WIND SPEED
  for (int i =17 ; i> 8 ; i--)
  {
    Serial.print(data[i]);
  }

  Serial.print(" ");

  //WIND SPEED+3
  for (int i =20 ; i> 17 ; i--)
  {
    Serial.print(data[i]);
  }

  Serial.print(" ");

  /*
  // Checksum
   for (iCounter=0;iCounter<4;iCounter++)
   {
   checksum |= (TX23_DATA_GET_BIT << iCounter);
   delayTargetuSec += bitLength;
   TX23_DoDelay;
   }

   //Calculate Checksum
   unsigned int checksumCalc = 0;
   checksumCalc += (winddir & 15);
   checksumCalc += ((windspeed >> 8) & 15);
   checksumCalc += ((windspeed >> 4) & 15);
   checksumCalc += (windspeed & 15);
   */

  // Checksum
  for (int i =24 ; i> 20 ; i--)
  {
    Serial.print(data[i]);
  }

  Serial.print(" ");

  //WIND DIR NEGATEIVE
  for (int i =28 ; i> 24 ; i--)
  {
    Serial.print(data[i]);
  }

  [b]Serial[/b].print(" ");

  //WIND SPEED NEGATED
  for (int i =37 ; i> 28 ; i--){
    [b]Serial[/b].print(data[i]);
  }

  [color=#CC6600][b]Serial[/b][/color].[color=#CC6600]print[/color]([color=#006699]" "[/color]);

  [color=#7E7E7E]//WIND SPEED NEGATED +3[/color]
  [color=#CC6600]for[/color] ([color=#CC6600]int[/color] i =40 ; i> 37 ; i--){
    [color=#CC6600][b]Serial[/b][/color].[color=#CC6600]print[/color](data[i]);
  }
  [color=#CC6600][b]Serial[/b][/color].[color=#CC6600]println[/color]();
  [color=#7E7E7E]// Serial.println();[/color]
  [color=#7E7E7E]// Serial.println();[/color]



}

andrea75 ha scritto: [Visualizza Messaggio]

Sto topic sono sicuro farà furore una volta terminato il progetto....
