Mi permetto di dedicare questa stanza alla stazione professionale Barani Meteohelix Pro anche in vista dell'imminente arrivo della nuova versione, ancora migliorata nelle performance, soprattutto in merito a schermatura e tempi di campionamento.

s117875179_g

A breve dovrebbe essere pronto anche il Meteosense, che permetterà di collegare ulteriori sensori quali bagnatura fogliare, temperatura del suolo, anemometro, sensori di temperatura aggiuntivi etc

Molto spesso, mi ritrovo a ricevere richieste di informazioni in merito al funzionamento, alle caratteristiche, alle modalità di connessione e, di volta in volta, inoltro in azienda tali richieste se reputo di non essere all'altezza di una risposta professionalmente adeguata.

Barani ha pertanto pensato di dedicare una pagina alle faq relative a questa stazione e comunque ai loro prodotti in generale, la sezione è accessibile al seguente link

Link

qualora qualcuno ritenga di poter aggiungere ulteriori quesiti, lo faccia pure qui in modo che io li possa far inserire nella pagina se di interesse generale

Grazie


Mauro

Ultima modifica di green63 il Ven 29 Mar, 2019 14:35, modificato 3 volte in totale
Profilo PM
Titolo: Re: Meteohelix IoT
Mi ci sono impegnato, per il momento non sono riuscito, ma state certi, un sistema per poter inserire il sensore della vp2 nel meteoshield pro lo troverò, a costo di far costruire un nuovo sensore appositamente, cosa che è già in fase di studio ;)

Link

;)

Profilo PM
Titolo: Re: Meteohelix IoT
green63 ha scritto: [Visualizza Messaggio]
Mi ci sono impegnato, per il momento non sono riuscito, ma state certi, un sistema per poter inserire il sensore della vp2 nel meteoshield pro lo troverò, a costo di far costruire un nuovo sensore appositamente, cosa che è già in fase di studio ;)

Link

;)


Sembra simile alla board mia :D Comunque ottimo contibuto Mauro ;)

Titolo: Re: Meteohelix IoT
As_Needed ha scritto: [Visualizza Messaggio]
green63 ha scritto: [Visualizza Messaggio]
Mi ci sono impegnato, per il momento non sono riuscito, ma state certi, un sistema per poter inserire il sensore della vp2 nel meteoshield pro lo troverò, a costo di far costruire un nuovo sensore appositamente, cosa che è già in fase di studio ;)

Link

;)


Sembra simile alla board mia :D Comunque ottimo contibuto Mauro ;)


Grazie Eugenio,
il problema nasce solo dalla versione del sensore utilizzata da Davis, l'sht31-lss quindi con protocollo di comunicazione Sensorbus (ma su questo penso di non doverti insegnare nulla)
devo trovare il modo di avere una board con lo stesso sensore ma che abbia sviluppo verticale e possibilità di un collegamento di maggiore lunghezza, poter avere un meteoshield pro al posto dello schermo originale davis ma posizionato come l'originale è lo scopo del progetto

Mauro

Profilo PM
Titolo: Re: Meteohelix IoT
green63 ha scritto: [Visualizza Messaggio]
As_Needed ha scritto: [Visualizza Messaggio]
green63 ha scritto: [Visualizza Messaggio]
Mi ci sono impegnato, per il momento non sono riuscito, ma state certi, un sistema per poter inserire il sensore della vp2 nel meteoshield pro lo troverò, a costo di far costruire un nuovo sensore appositamente, cosa che è già in fase di studio ;)

Link

;)


Sembra simile alla board mia :D Comunque ottimo contibuto Mauro ;)


Grazie Eugenio,
il problema nasce solo dalla versione del sensore utilizzata da Davis, l'sht31-lss quindi con protocollo di comunicazione Sensorbus (ma su questo penso di non doverti insegnare nulla)
devo trovare il modo di avere una board con lo stesso sensore ma che abbia sviluppo verticale e possibilità di un collegamento di maggiore lunghezza, poter avere un meteoshield pro al posto dello schermo originale davis ma posizionato come l'originale è lo scopo del progetto

Mauro


Beh, ma se il problema è la lunghezza dell I2C potresti utilizzare una board come questa ;)

https://sandboxelectronics.com/?pro...-p82b715-module

Puoi arrivare fino a 50m di cavo con questa board.
Avevo trovato una volta una board già con il Sensirion montato, ma mi sono dimenticato il link :D

Questo sarebbe lo schema

https://www.arrow.com/en/reference-...220d86ffecf8508

Utilizza il chip P82B715

Ultima modifica di As_Needed il Ven 05 Apr, 2019 14:09, modificato 1 volta in totale
Titolo: Re: Meteohelix IoT
As_Needed ha scritto: [Visualizza Messaggio]
green63 ha scritto: [Visualizza Messaggio]
As_Needed ha scritto: [Visualizza Messaggio]
green63 ha scritto: [Visualizza Messaggio]
Mi ci sono impegnato, per il momento non sono riuscito, ma state certi, un sistema per poter inserire il sensore della vp2 nel meteoshield pro lo troverò, a costo di far costruire un nuovo sensore appositamente, cosa che è già in fase di studio ;)

Link

;)


Sembra simile alla board mia :D Comunque ottimo contibuto Mauro ;)


Grazie Eugenio,
il problema nasce solo dalla versione del sensore utilizzata da Davis, l'sht31-lss quindi con protocollo di comunicazione Sensorbus (ma su questo penso di non doverti insegnare nulla)
devo trovare il modo di avere una board con lo stesso sensore ma che abbia sviluppo verticale e possibilità di un collegamento di maggiore lunghezza, poter avere un meteoshield pro al posto dello schermo originale davis ma posizionato come l'originale è lo scopo del progetto

Mauro


Beh, ma se il problema è la lunghezza dell I2C potresti utilizzare una board come questa ;)

https://sandboxelectronics.com/?pro...-p82b715-module

Puoi arrivare fino a 50m di cavo con questa board.
Avevo trovato una volta una board già con il Sensirion montato, ma mi sono dimenticato il link :D

Questo sarebbe lo schema

https://www.arrow.com/en/reference-...220d86ffecf8508

Utilizza il chip P82B715


Purtroppo no Eugenio, l'sht31-lss utilizza il Sensorbus che NON ha il medesimo protocollo i2C, non sono compatibili tra loro
:(

Profilo PM
Titolo: Re: Meteohelix IoT
green63 ha scritto: [Visualizza Messaggio]


Purtroppo no Eugenio, l'sht31-lss utilizza il Sensorbus che NON ha il medesimo protocollo i2C, non sono compatibili tra loro
:(


Ah capito. Io avevo letto una pagina come questa:

https://www.manula.com/manuals/pws/...umidity-general

in effetti la Davis utilizza un sistema diverso. Tu per caso hai qualche informazione in più? Non sono molto informato riguardo alle stazioni meteo in commercio.

Titolo: Re: Meteohelix IoT
molto interssante! riuscire a piazzare il sensore th davis nel meteoshield èi l mio sogno,anche se il sensorpush col meteoshield va benissimo
A suo tempo piazzai nel meteoshield pro la sonda della stazione meteo aggiuntiva davis di T ,ma purtroppo questa registra solo la T e per giunta arrotonda i valori al mezzo grado.(per inciso la foto che Barani ha messo sul link è quella della mia stazione,scattata in occasione del confronto tra schermo Davis 9 piatti ventilato day time vs Meteoshield Pro fatto da me 2 anni fa e sempre per inciso il terrazzo che si vede sullo sfondo è quello dove sistematicamente si appostano una vecchietta e la relativa badante ogni qualvolta salgo sul tetto ).
In settimana prossima ci salirò di nuovo per piazzare il nuovo anemometro e ,nell'occasione ,ho intenzione di sostituire il 5 piatti "invernale"col 9 piatti ,ma privo della ventola,visti i problemi dello scorso anno di quest'ultima e magari confrontare il Davis 9 piatti "deventilato" col meteoshield.
Mi spiegate il significato di sensorbus e protocollo ic2?

Un saluto al forum

Profilo PM
Titolo: Re: Meteohelix IoT
il versiliese ha scritto: [Visualizza Messaggio]
molto interssante! riuscire a piazzare il sensore th davis nel meteoshield èi l mio sogno,anche se il sensorpush col meteoshield va benissimo
A suo tempo piazzai nel meteoshield pro la sonda della stazione meteo aggiuntiva davis di T ,ma purtroppo questa registra solo la T e per giunta arrotonda i valori al mezzo grado.(per inciso la foto che Barani ha messo sul link è quella della mia stazione,scattata in occasione del confronto tra schermo Davis 9 piatti ventilato day time vs Meteoshield Pro fatto da me 2 anni fa e sempre per inciso il terrazzo che si vede sullo sfondo è quello dove sistematicamente si appostano una vecchietta e la relativa badante ogni qualvolta salgo sul tetto ).
In settimana prossima ci salirò di nuovo per piazzare il nuovo anemometro e ,nell'occasione ,ho intenzione di sostituire il 5 piatti "invernale"col 9 piatti ,ma privo della ventola,visti i problemi dello scorso anno di quest'ultima e magari confrontare il Davis 9 piatti "deventilato" col meteoshield.
Mi spiegate il significato di sensorbus e protocollo ic2?

Un saluto al forum


Ciao, prima di tutto ho commesso un grave errore, la dicitura corretta è Sensibus e non sensorbus, forse volevo creare un mix con il sensorpush :lol:
io non sono un esperto in elettronica, certamente Eugenio saprà spiegarlo molto meglio di me, comunque, in soldoni, sono due protocolli di comunicazione, potremmo assimilarli alla lingua, un i2C non può dialogare con un Sensibus per differente linguaggio di scambio dati.

comunque, a parte la spiegazione ridicola, sta pur tranquillo, prima o poi il meteoshield pro potrà sostituire lo schermo della vp2 e, molto probabimente, trovare posto direttamente al di sotto della base pluvio come lo schermo originale ;)

Mauro

Profilo PM
Titolo: Re: Meteohelix IoT
Il protocollo I2C ha praticamente due linee SDA e SCL, una per il data e una per il clock. Queste due linee sono open drain (in inglese) , questo significa che l'uscita è sempre a livello logico basso, quindi hanno bisogno di due resistori di pull up sulle linee per far avere un segnale alto.
Funzionano con una sequenza start e stop tra il master e slave. Il clock SCL è sempre il master e SDA trasferisce i bit dei dati. Di solito l I2C funziona tra 7 e 9 bit di dati.
In poche parole questa è la sequenza:
1) Si manda una sequenza di start
2)Slave manda un bit R/W per informare che sta per scrivere
3) Manda il messaggio
4) invia i data bit
5)Sequenza di stop

Il sensibus funziona differentemente come spiegato qui in questo utile link, e spiegano anche un alternativa di come connetterlo con l'I2C ;)

https://www.i2cchip.com/humidity_sensors.html


Insomma hanno diverso numero di bit e un differente uso di start e stop, per questo non possono essere compatibili direttamente.

Forse ti può interessare pure questo ;)

https://www.i2cchip.com/index_m.html

Ultima modifica di As_Needed il Sab 06 Apr, 2019 00:50, modificato 1 volta in totale
Titolo: Re: Meteohelix IoT
Anche se la mia conoscenza informatica è pari a quella dell'aramaico antico ,vi ringrazio delle risposte,ora il concetto mi è un po' più chiaro.

un saluto

Profilo PM
Titolo: Re: Meteohelix IoT
Intanto sto cominciando a verificare il comportamento della vp2 rispetto alla meteohelix pro per valutarne l'effettiva sovrastima, le temperature cominciano a salire e i primi valori importanti di radiazione solare portano già alcune differenze.
devo dire che, ieri, prima giornata di questo raffronto, la vp2 si è comportata benissimo, e questo grazie alla buona ventilazione naturale, presente per quasi tutta la giornata, ovviamente i distacchi ci sono, inevitabilmente, e saranno destinati a salire, ma tutto sommato siamo ancora su livelli accettabili

schermata_del_2019_04_07_09_50_31

schermata_del_2019_04_07_09_57_14

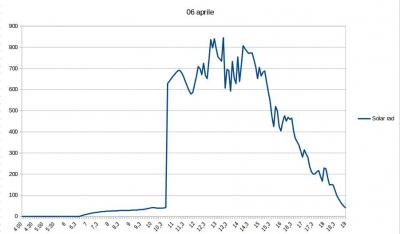

come possiamo notare, l'andamento nelle ore di primo mattino è quasi una linea sovrapposta, dalle 10,30 circa, all'impennata della radiazione solare, il divario si fà apprezzabile e tale rimane fino alle 19 circa per poi riallinearsi

la vp2 segna un +0,21 sulla media dei rilevamenti e un +0,45 sul valore di temperatura massima
campionamento a 10 minuti

Mauro

Profilo PM
Titolo: Re: Meteohelix IoT
scusa green,forse mi sono perso qualcosa ,ma la vp2 oggetto del confronto è la versione standard 5 piatti con sensore th sh 31?

Profilo PM
Titolo: Re: Meteohelix IoT
il versiliese ha scritto: [Visualizza Messaggio]
scusa green,forse mi sono perso qualcosa ,ma la vp2 oggetto del confronto è la versione standard 5 piatti con sensore th sh 31?



si, confermo, 5 piatti con sht31, posizionamento alla medesima altezza della meteohelix pro, zona di mare sempre ben ventilata, considera che il grafico vento che vedi è a 2,5mt di altezza ;)
